PCBA方案

2020-12-15 16:51:39
second

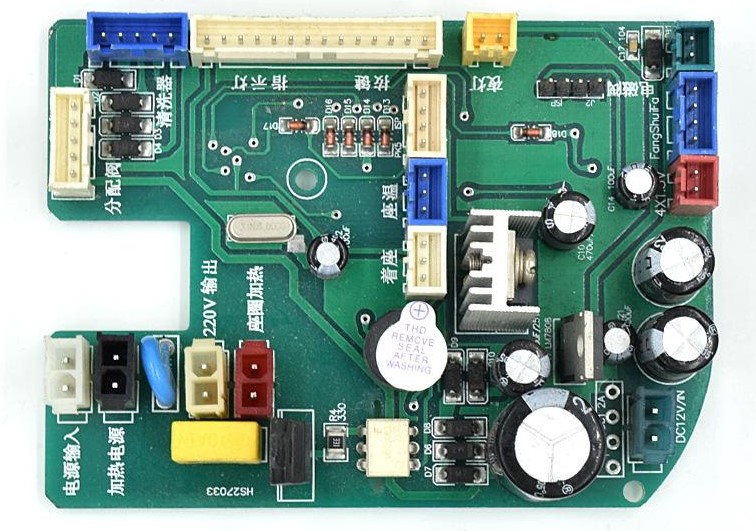

PCBA方案
Detailed introduction:

       PCBA是英文Printed Circuit Board Assembly 的简称,也就是说PCB空板经过SMT上件,或经过DIP插件的整个制程,简称PCBA .这是国内常用的一种写法,而在欧美的标准写法是PCB'A,这被称之为官方习惯用语。

       印刷电路板,又称印制电路板,印刷线路板,常使用英文缩写PCB(Printed circuit board),是重要的电子部件,是电子元件的支撑体,是电子元器件线路连接的提供者。由于它是采用电子印刷技术制作的,故被称为“印刷”电路板。

       在印制电路板出现之前,电子元件之间的互连都是依靠电线直接连接而组成完整的线路。现在,电路面板只是作为有效的实验工具而存在,而印刷电路板在电子工业中已经成了占据了统治的地位。20世纪初,人们为了简化电子机器的制作,减少电子零件间的配线,降低制作成本等优点,于是开始钻研以印刷的方式取代配线的方法。

       三十年间,不断有工程师提出在绝缘的基板上加以金属导体作配线。而成功的是1925年,美国的Charles Ducas 在绝缘的基板上印刷出线路图案,再以电镀的方式,成功建立导体作配线。

       直至1936年,奥地利人保罗·爱斯勒(Paul Eisler)在英国发表了箔膜技术,他在一个收音机装置内采用了印刷电路板;而在日本,宫本喜之助以喷附配线法“メタリコン法吹着配线方法(特许119384号)”成功申请专利。而两者中Paul Eisler 的方法与现今的印刷电路板相似,这类做法称为减去法,是把不需要的金属除去;而Charles Ducas、宫本喜之助的做法是只加上所需的配线,称为加成法。虽然如此,但因为当时的电子零件发热量大,两者的基板也难以配合使用,以致未有正式的实用作,不过也使印刷电路技术更进一步。


PCBA方案
