无锡PCBA方案定制，电子产品方案开发加工有哪些常见术语：

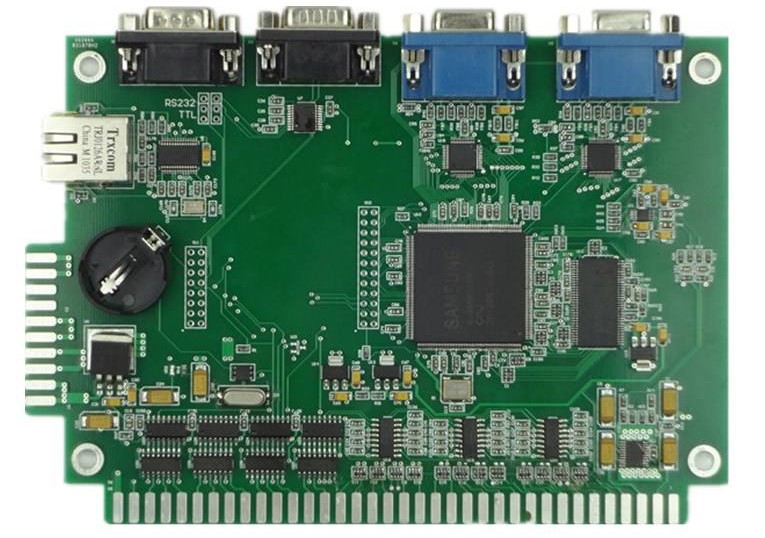

       1）焊端 termination：无引线表面组装元器件的金属化电极。

       2）片状元件 chip component：任何有两个焊端的无引线表面组装无源器件的通称。例如电阻器、电容器、电感器等。

       3）密耳 mil：英制长度计量单位，1mil = 0.001inch（英寸）=0.0254 mm（毫米），如无特殊说明，本规范中所用的英制与国标单位的换算均为 1mil=0.0254mm。

       4）印制电路板 PCB：printed circuit board：完成印制线路或印制电路工艺加工的板子的通称。包括刚性及挠性的单面板、双面板和多层板。

       5）焊盘图形简称焊盘 land pattern/pad：位于印制电路板的元件安装面，作为相对应的表面组装元件互连用的导体图形。

       6）封装 print package：在印制电路板上按元器件实际尺寸（投影）和引脚规格等做出的，由多个焊盘和表面丝印组成的元器件组装图形。

       7）通孔 through hole：用于连接印制电路板面层与底层的电镀通路，于插装元件之用。

       8）波峰焊 wave soldering：预先装有元器件的印制电路板沿着一个方向，通过一种稳定的、连续不断的熔融的焊料波峰进行焊接。

       9）回流焊：回流焊又称"再流焊"（Reflow Machine），它是通过提供一种加热环境，使焊锡膏受热融化从而让表面贴装元器件和PCB焊盘通过焊锡膏合金可靠地结合在一起的焊接工艺。目前比较流行和实用的大多是远红外回流焊、红外加热风回流焊和全热风回流焊。

       10）引线间距 lead pitch：指元器件结构中相邻引线中心的距离。

       11）细间距 fine pitch：指表面组装封装组件的引线中心间距≤0.50mm。

       12）塑封有引线芯片载体 PLCC：plastic leaded chip carrier：四边具有J形短引线，采用塑料封装的芯片载体，外形有正方形和矩形两种形式，典型引线中心间距为1.27 mm 。

       13）小形集成电路 SOIC：small outline integrated circuit：两侧有翼形短引线的集成电路。一般有宽体和窄体封装形式。
