RF-模块

2020-12-18 14:55:54
second
RF-模块

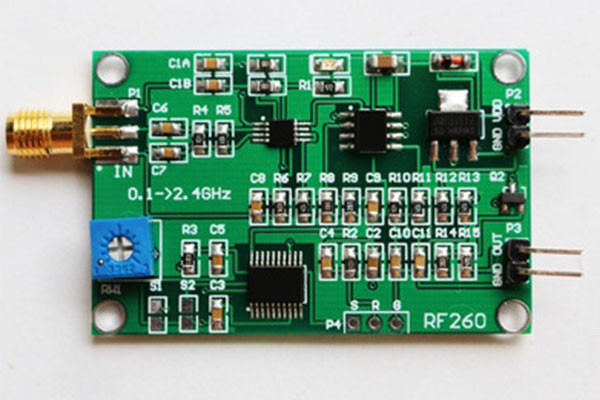

Detailed introduction:

RF-模块(315M、433M、768M、868M、915M、2.4G)


模块规格

型号

调制方式

频率范围

(MHz)

工作电压

(V)

灵敏度

(dBm)

省电模式

尺寸(mm)

特点

状态

发射模块

JZ_TX03

OOK

315/433.92

1.8~3.6

-

12.8*17.8*1

●射频参数可烧写 (TX04)

●价格低廉/省电

●工作稳定可靠

●需配合单片机或无线编码芯片使用

TX04

主推

在产



JZ_TX04

16*12*1

超外差

接收模块

JZ_RXB01

OOK

315/433.92

3.6~5.5

108

13*15*1.2

●灵敏度高价格低

●工作稳定可靠

●低功耗

●需配合单片机

●IC-JZER18/JZER19A

主推

在产



JZ_RXB05

OOK

315/433.92

1.8~5

110~114

29.5*10.5*1

●灵敏度高价格低

●工作稳定可靠

●需配合单片机

●IC-JZER19

主推

在产

超外差

带解码

接收模块

JZ_RXD01

OOK

315/433.92

1.8~5.5

114

22.5*16*1.0

●非遥控功能的产品增加遥控功能,应用方便

●相比用2272的模块成本低、生产方便、学习功能可选

●针对和主控芯片一起解码的产品,使用方便

●低功耗静态功耗低于1UA,工作功耗1MA以内,自带MCU

主推

在产

2.4G

收发模块

JZ_RTX01

GFSK

2400~2483

2.3~3.3

TX:10

RX:-96

16.5*28*1.0

●内置跳频

●支持3线SPI接口

●内置 auto_ack 功能

在产

JZ_RTX02

GFSK

2400~2483

2.3~3.3

TX:10

RX:-96

14*18*1.0

●内置跳频

●支持4线SPI接口

●内置 auto_ack 功能

在产


1 频综布局

       单频综布局。主控芯片通常采取如图形状进行布局:左臂支为参考频率源及锁相环控制电路,右臂支为压控制振荡器(VCO)输出隔离放大电路。中部环状为锁相环(PLL)。

       乒乓切换式频综布局,又叫音叉式布局:音叉的两臂为对称两个 PLL 频综,臂交汇点为开关切换装置。公共臂为切换后输出放大两路。

       多通道收发接收机或者发射机本振电平分配电路布局:对称树状布局。

2 混频器(MIXER)电路布局

       电子元器件混频电路又称上下变频电路,是发射机和超外差式接收机的重要组成部分,是一种典型的频谱搬移电路。对于接收机来讲,其原理就是将接收到的射频信号(RF)与本振电路(LO)进行下变频以产生较低频的中频信号(IF),中频信号经过放大后再进行检波以还原原始信号。对于发射机来讲,其原理就是将中频信号与本振电路进行上变频以产生较高的射频信号,射频信号经过放大后再进行发射。

       T 字布局异面——上变频方式:RF支路跟LO支路异面,IF支路与LO同面。这样布局能够较少本振泄漏到RF支路。

       字布局异面——下变频方式:RF支路跟LO支路同面,IF支路与LO异面。

3 声表滤波器电路布局

       声表滤波器的输入和输出分别放在 PCB 正反两面,输入输出电路在实际布线时,尽可能地减少传输线长度;条件允许的化,在微带线周围铺地(微带线与地的距离大于等 2 倍微带线宽),在地平面沿传输线打地孔。不用的空间都给铺上地;减少微带传输线的不连续性环节,比如突变,拐弯等。
